太陽能光伏行業超純水系統一般由預處理盤濾(盤式過濾器)、微濾裝置(保安過濾器)、超濾裝置(UF)、反滲透裝置(RO)、EDI電除鹽系統、離子交換設備、混床/拋光混床、PLC電控系統等設備組成。

1.預處理(Pretreatment)系統:主要由盤式過濾器、活性炭過濾器等設備組成。

盤式過濾器工作原理:

薄薄的特定顏色的塑料疊片兩邊刻有大量一定微米尺寸的溝槽。一串同種模式的疊片疊壓在特別設計的內撐上。通過彈簧和液體壓力壓緊時，疊片之間的溝槽交叉，從而制造出擁有一系列獨特過濾通道的深層過濾單元，這個過濾單元裝在一個耐壓耐腐蝕的濾筒中形成過濾器。在過濾時，過濾疊片通過彈簧和流體壓壓緊，壓差越大，壓緊力越強。保證了自鎖性高效過濾。液體由外緣通過溝槽流向疊片內緣，經過18-32個過濾點，從而形成獨特的深層過濾。過濾結束后通過手工或液壓使疊片之間松開進行手工清洗或自動反沖洗。

過濾疊片表面，刻有細微溝紋，相鄰疊片溝紋走向的角度不同，因而彼此形成許多溝紋交叉點[見圖1~5)不同規格疊片其溝紋交叉點的個數也不相同，從12--32各不等，這取決于疊片的過濾精度。這些交叉點構成大量的空腔和不規則的通路，從而導致紊流，顆粒間的碰裝凝聚，使其更容易在下一個交叉點被攔截，因此即使使一些顆粒從最初的交叉點漏過，最終仍會被后面的交叉點攔截。

2.微濾裝置 (MF)

工作原理:

微濾是利用微濾膜的篩分機理，在壓力驅動下，截留直徑在0.1~1μm之間的顆粒，如懸浮物、細菌、部分病毒及大尺寸膠體，多用于給水預處理系統。

微濾技術特點:

①能將液體中大于額定孔徑的微粒全部攔截，過濾速度快;

②具有良好的化學穩定性、無纖維和碎屑脫落、不重新產生微粒影響濾出水水質;

③壓力波動也不會影響過濾效果;

④占地面積小、操作簡便、系統運行穩定可靠、易于控制、維護以及處理效率高。

3.超濾裝置(UF)

工作原理:

超濾是一種以篩分為分離原理，以壓力為推動力的膜分離過程，過濾精度在0.005~0.01μm范圍內，可以有效去除水中的微粒、膠體、細菌和高分子物質!

超濾系統主要由超濾膜元件、水反洗單元、化學反洗單元、清洗單元、PLC控制單元等構成。

主要性能指標:

4.反滲透裝置(RO)

工作原理:

在高于溶液滲透壓的作用下，依據其它物質不能透過膜而將這些物質和水分離開來。由于反滲透膜的孔徑非常小(僅為10A左右)，因此能夠有效去除水中的溶解鹽類、膠體、微生物、有機物等(去除率高達97%~98%)。

反滲透裝置主要由高壓泵、反滲透膜元件、加藥單元、化學清洗單元、PLC控制單元等構成。

進水水質要求:

5.EDI電除鹽設備(Electrodeionization)

工作原理:

EDI電除鹽是一種將離子交換術技術、離子交換膜技術和離子電遷移技術相結合的純水制造技術!

EDI電除鹽系統主要由EDI模塊組件、電源裝置、濃水循環裝置、加鹽裝置、化學清洗裝置和自動控制裝置組成。

主要性能指標:

EDI電除鹽設備優點:

①連續運行，操作簡單;

②設備占用空間小;

③水質穩定;

④無危害性廢液排放;

⑤流量大，成本低;

⑥系統標準化;

⑦方便安裝和維護。

6.離子交換設備(IonExchange)

工作原理:

離子交換是通過離子交換樹脂，與水中可交換離子之間進行可逆性交換，從而去除離子。離子交換技術具有分離效率高、應用范圍廣、投資建設費低、出水水質高、樹脂可反復使用(具有再生能力)等特點

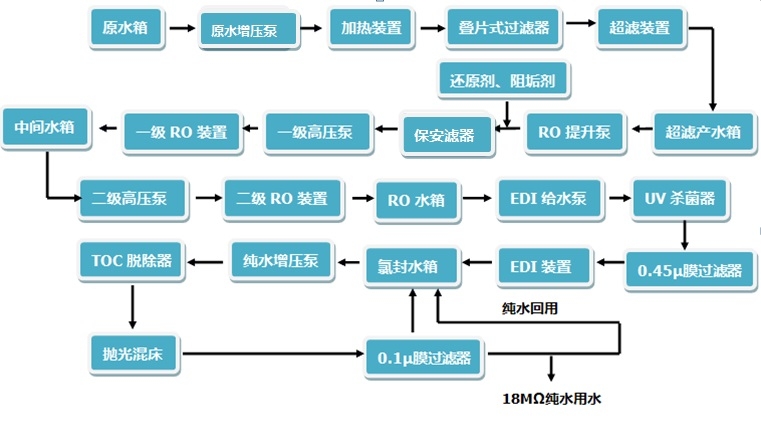

7.超純水系統工藝流程圖:

8.工業純水、超純水設備的運用領域:

①電子及太陽能光伏行業用水;

②飲料、食品、制藥行業用水;

③電力、鋼鐵、造紙行業用水;

④海水淡化等公共水處理系統;

⑤玻璃、電鍍、電池、建材、石油化工、紡織印染、精細化工等領域所需的生產用水。
